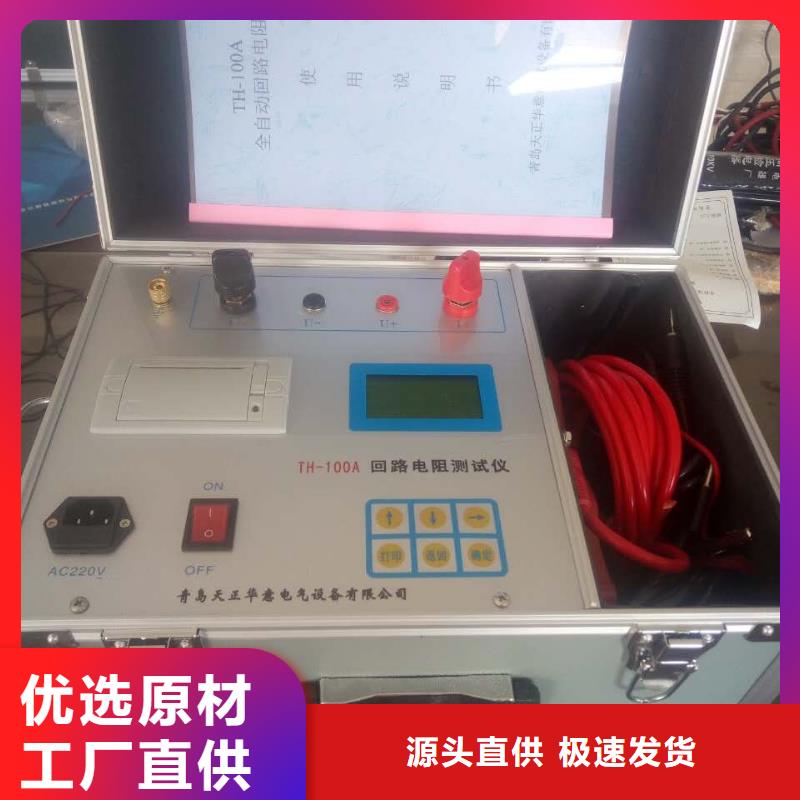

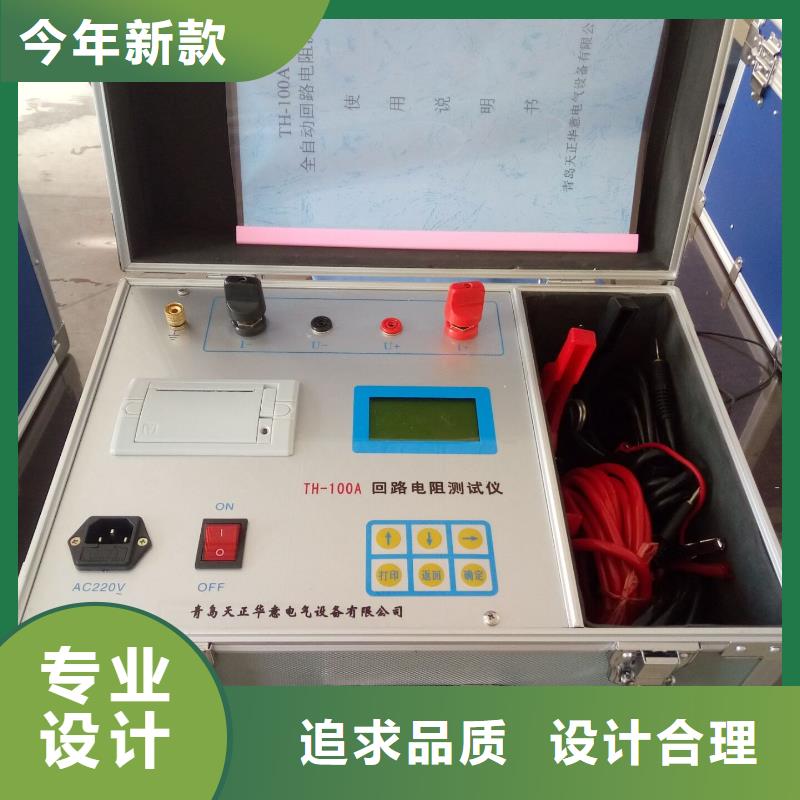

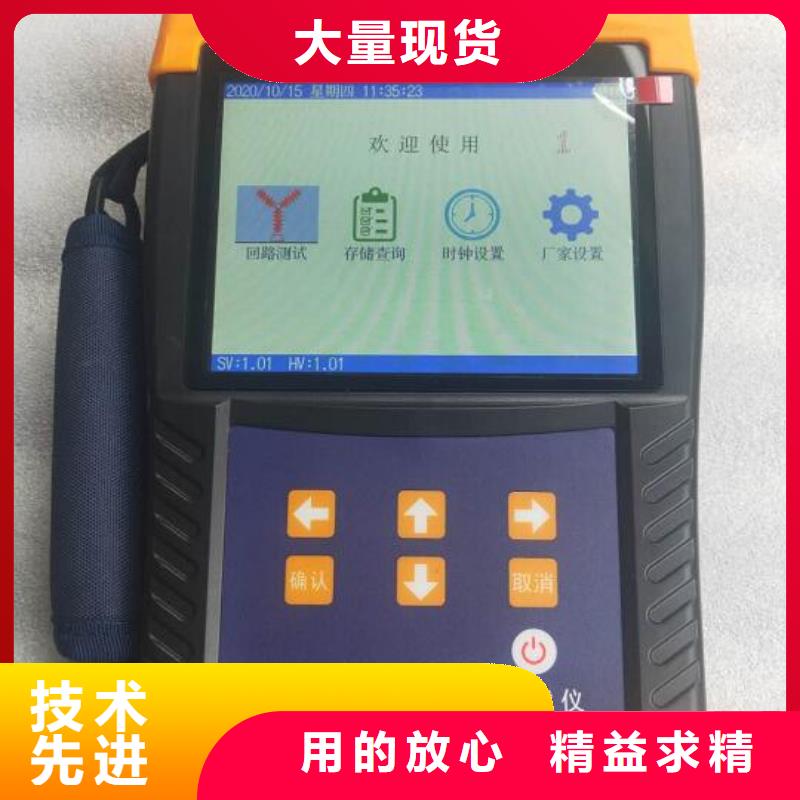

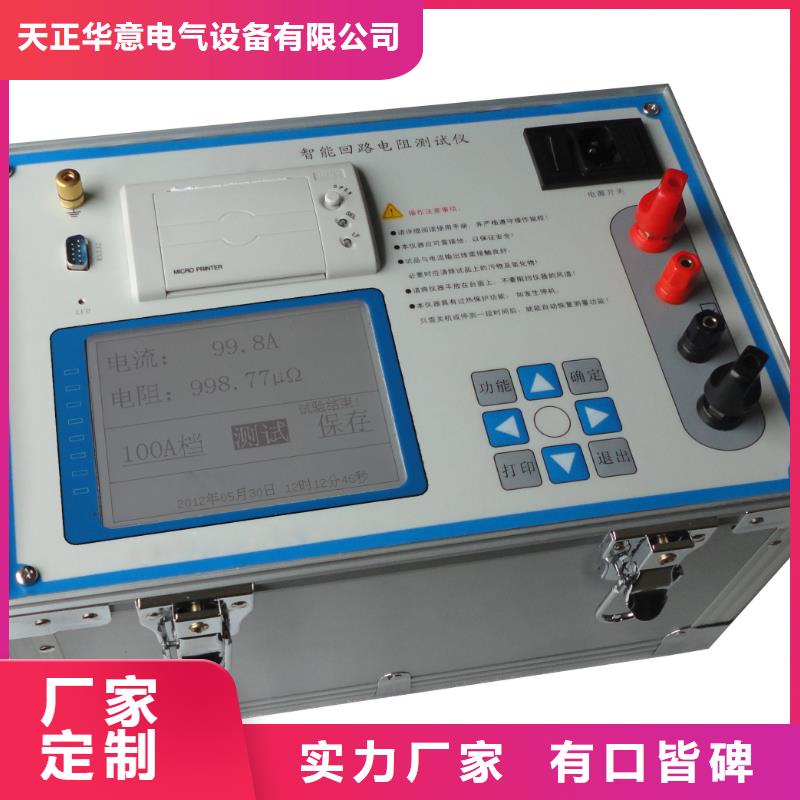

回路电阻测试仪回路电阻测试仪使用说明目前，接触电阻的测量电力系统中普遍采用常规的QJ44型双臂直流电桥，而这类电桥的测试电流仅mA级，难以发现回路导体截面积减少的缺陷，在测量高压开关导电回路接触电阻时，由于受触头之间油膜和氧化层的影响，测量值偏大若干倍，无法真实的反映接触电阻值。为此，电力部标准SD301—88《交流500KV电力设备交接和性试验规程》和新版《电力设备性试验规程》作出对断路器、隔离开关接触电阻的测量电流不小于直流100A的规定，以确保试验结果准确。TH-8501型回路电阻测试仪采用数字电路技术和开关电路技术制作，是用于开关控制设备的接触电阻、回路电阻测量的专用设备，测试电流采用标准GB763的100A直流，可在100A电流的情况下直接测得回路电阻或者接触电阻，并直接显示，还可保存到仪器上，组数为255组，保存的数据可通过RS232接口上传至电脑。该仪器测量准确、性能稳定，适合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。一、技术性能1、测量范围：0—1999.9μΩ 分辩率：0.01μΩ2、测量电流：直流100A 200A3、测量精度：0.5级4、显示方式：大液晶中文显示5、可储存255组数据6、工作方式：连续，可自定义测试时间，长99秒7、电源：AC220V8

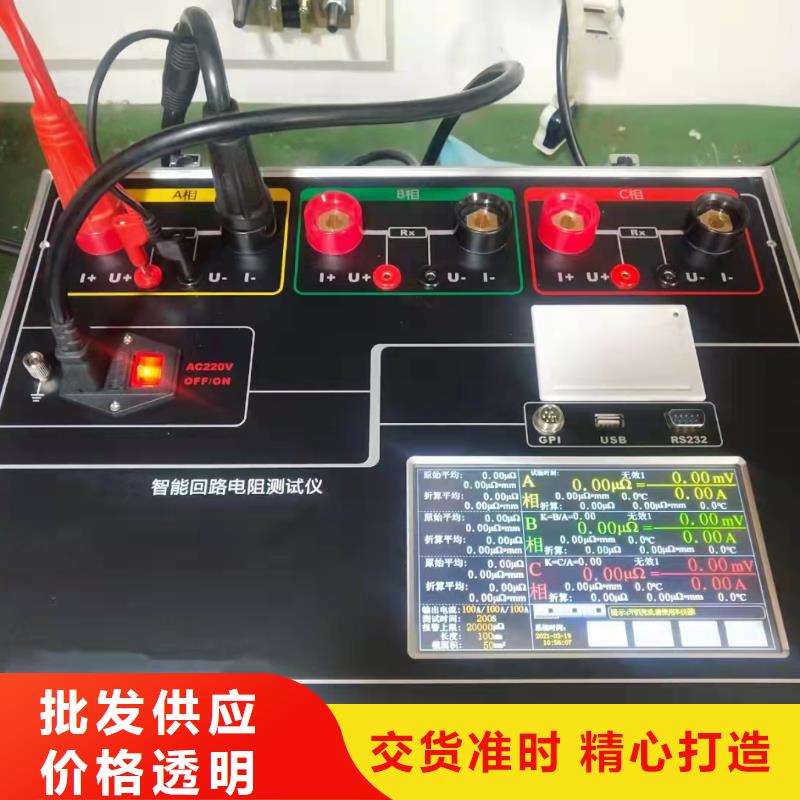

回路电阻测试仪第三行显示实测电阻率、实测温度。下一行显示标准温度下的折算数据 折算电阻、折算电阻率、标准温度。左上显示区： 显示原始实测电阻平均值、原始实测电阻率平均值、折算标准温度电阻平均值、折算标准温度电阻率平均值。左下参数区：设置三个输出电流档位、测试时间、电阻上限报警值、被测电阻的长度、截面积。右下试验区：（1）三个按钮对应三个电流档的每页试验数据，绿色代表有数据，黑色没有数据。选中按钮（黄色框），将切换显示此电流档的试验数据。（2）提示信息框：简要的说明语句，提示操作过程。（3）系统日历时间显示。（4）命令按钮：功能、设置、测试、帮助。按“功能”按钮和“帮助”接钮，显示上拉菜单，按菜单项可以进行其它操作。 图5 菜单项(3)设置试验参数在主界面上，按“设置”按钮进行设置试验参数界面,如图6:图6 设置试验参数界面可以通过数字键盘或下拉菜单项进行设置参数，按“确定”按钮将保存参数到FLASH内存，方便下次使用，不受关机掉停影响。电流次数和输出电流：在此界面设置“电流次数”代表输出不同的电流档位，方便求平均值，可选项为[I1]、[I1/I2]、[I1/I2/I3]三个。[I1]为只输出I1的电流进行测试。[I1/I2]为先输出I1的电流进行测试，接着输出I2的电流进行测试。I1/I2/I3为先输出I1的电流进行测试，接着输出I2的电流进行测试，输出I3的电流进行测试。测试时间：可以设置1-9999S。(长时间运行得定做)电阻上限：可以设置0-999999μΩ，被测电阻不超过电阻上限时，试验状态显示为“合格”；被测电阻超过电阻上限时，试验状态显示为“超限”；电流、电压接线不对等显示为无效。长度和截面积：设置被测电阻的长度和截面积，用于计算电阻率。温度设置：将实际温度下的电阻值折算成标准温度下的电阻值。实测选项选择“停用”时，实际温度为预设温度；如果选配了温度传感器，选择“启用”时，实际温度为温度传感器采集的温度值。背景选择和简繁显示：设置屏幕颜色，可以改成图纹蓝底、图纹黑底。选择“简化”项，主界面不显示折算等内容，简洁显示。

回路电阻测试仪 回路电阻测试仪概述TH-系列回路电阻测试仪采用先进的大功率开关电源技术和先进的电子线路精制而成。是高、低开关、电缆电线及焊缝接触电阻的专用测试仪器。其电流采用标准GB736所的标准电流，可在标准电流的情况下测得被试品的电阻值。本仪器具有体积小、重量轻、抗干扰能力强、精度高、操作方便、保护功能完善等特点。技术参数型号参数TH-100 TH-200 输出电流00A200A工作电源AC220V±20％，50HZ精度 0.5级±1μΩ分辨率1μΩ测量范围0～1999μΩ显示方式数码管显示保护方式具有过流、短路、过热保护功能三、工作原理TH-系列回路电阻测试仪采用电流电压法测试原理，也称四线法测试技术，原理方框图见图二。图二 测试原理图由电流源经“I＋、I-两端口（也称I型口），供给被测电阻Rx电流，电流的大小有电流表I读出，Rx两端的电压降“V＋、V-”两端口(也称V型口)取出，由电压表V读出。通过对I、V的测量，就可以算出被测电阻的阻值。四、面板说明及接线五、操作步骤说明1.按四线测量法，用专用测试线将被试品连接至仪表面板上，注意电压测量线应接在电流输出线内侧。2.接通AC220V电源（注意：电源进线的第三根线即保护地必须接到大地），按下电源开关，此时电流表、电阻表显示“000”（可在未数允许一位数跳动 测试计算电阻方法：(1) TH-100的测量：先打开电源开关，按下“测量”开关，调节电流输出旋钮（按顺时针）至电流表头显示100.0时，再读取阻值表头上的数字为被试品的实际阻值。( TH-200的测量计算：先打开电源开关，按下“测量”开关，调节电流输出旋钮（按顺时针）至电流表头显示200.0时，再读取阻值表头上的数字为被试品的实际阻值。测量过程中，若电流表显示“1”或电阻表显示“1”时，表示所测回路超量程。测量过程中，电流表未达到目标电流时，其实也可以折算被试品的实际电阻值 ：阻值表读数 × 型号对应电流 / 电流表头读数。测量的电流越大测量结果越准确，因此使用上面标准测量方式.测试完毕，将电流输出调节旋钮（按逆时针）调至小，复位测量开关，再切断电源开关。如要重复测试，只需复位测量开关，将测试钳重新夹好，再按测量开关即可。
